グローブバルブとゲートバルブの違いは何ですか？

グローブバルブ、ゲートバルブ、バタフライバルブ、チェックバルブ、ボールバルブなど。これらのバルブは現在、さまざまな配管システムに不可欠な制御コンポーネントです。 各バルブは、外観、構造、さらには機能目的も異なります。 ただし、ストップバルブとゲートバルブは外観が似ており、どちらもパイプラインを遮断する機能がありますが、ストップバルブとゲートバルブの違いは依然として非常に大きいです。

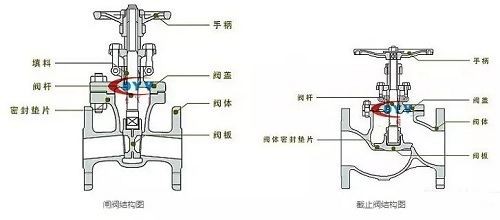

構造的に

設置スペースが限られている場合は、選択に注意する必要があります。 ゲートバルブは、中圧に応じてシール面でしっかりと閉めることができ、漏れのない効果が得られます。 開閉時には、バルブコアとバルブシートのシール面が常に接触して擦れ合うため、シール面が摩耗しやすくなっています。 ゲートバルブが閉まりそうになると、パイプライン前後の圧力差が大きくなり、シール面の摩耗が深刻になります。

ゲートバルブの構造は、シャットオフバルブよりも複雑になります。 外観の観点から、ゲートバルブはシャットオフバルブよりも高く、シャットオフバルブはゲートバルブよりも長い。 また、ゲートバルブはブライトロッドとダークロッドに分けることができます。 シャットオフバルブはそうではありません。

動作原理

シャットオフバルブを開閉すると、ステムが上昇します。つまり、ハンドホイールを回すと、ハンドホイールが回転し、ステムと一緒に持ち上げられます。 ゲートバルブはハンドホイールを回転させてバルブステムを上下に動かし、ハンドホイールの位置は変わりません。 流量が異なり、ゲートバルブは全開または全閉である必要がありますが、ストップバルブは必要ありません。 ストップバルブには、入口と出口の方向が指定されています。 ゲートバルブには、入口と出口の方向の要件はありません。

また、ゲートバルブの状態は、全開または全閉、ゲート開閉ストロークが大きく、開閉時間が長いという2つの状態しかありません。 シャットオフバルブのバルブプレートの移動ストロークははるかに小さく、フロー調整のための移動中にシャットオフバルブのバルブプレートを特定の場所で停止することができます。 ゲートバルブはカットオフとしてのみ使用でき、他の機能はありません。

パフォーマンスの違い

シャットオフバルブは、カットオフと流量調整に使用できます。 グローブバルブの流体抵抗は比較的大きく、開閉が面倒ですが、バルブプレートとシール面の距離が短いため、開閉ストロークが短くなります。

ゲートバルブは全開・全閉しかないため、全開時はバルブ本体チャネル内の媒体の流れ抵抗がほぼゼロとなり、ゲートバルブの開閉が非常に省力化されます。しかし、ゲートはシール面から遠く離れており、開閉時間が長くなります。

インストールとフロー

両方向のゲートバルブの効果は同じです。 設置のための入口と出口の方向の要件はなく、媒体は両方向に流れることができます。 グローブバルブは、バルブ本体の矢印の方向に厳密に従って取り付ける必要があります。

シャットオフバルブはローインとハイアウトです。 外部からは、パイプラインが1つのフェーズの水平線上にないことは明らかです。 ゲートバルブの流路は水平線上にあります。 ゲートバルブのストロークはストップバルブのストロークよりも大きくなっています。

流れ抵抗の観点から、全開時のゲートバルブの流れ抵抗は小さく、ロードストップバルブの流れ抵抗は大きい。 通常のゲートバルブの流動抵抗係数は約0.08〜0.12で、開閉力が小さく、媒体は2方向に流れることができます。 通常のグローブバルブの流れ抵抗は、ゲートバルブの3〜5倍です。 開閉するときは、シールを行うために強制的に閉じる必要があります。 ストップバルブのバルブコアは、完全に閉じたときにシール面に接触しないため、シール面の摩耗は非常に小さくなります。 流れの主力が大きいため、アクチュエータでストップバルブを追加する必要があります。 調整。

シャットオフバルブを取り付けるには2つの方法があります。 1つは、媒体がバルブコアの下から入る可能性があることです。 利点は、バルブが閉じているときにパッキンにストレスがかからないことです。これにより、パッキンの耐用年数が長くなり、バルブの前の圧力に耐えることができます。 このような状況では、パッキンを交換する必要があります。 不利な点は、バルブの駆動トルクが上部流量の約1倍と比較的大きく、バルブステムにかかる軸方向の力が大きく、バルブステムが曲がりやすいことです。 したがって、この方法は通常、小径のストップバルブ（DN50未満）にのみ適しています。 DN200を超えるストップバルブの場合、媒体は上から流入します。 （電動シャットオフバルブは、一般的に媒体が上から入る方法を採用しています。）媒体が上から入る方法の欠点は、下に入る方法とは正反対です。

封印

グローブバルブのシール面は、バルブコアの小さな台形側です（詳細については、バルブコアの形状を参照してください）。 バルブコアが脱落すると、バルブを閉じるのと同じことになります（圧力差が大きい場合、もちろん閉じはタイトではありませんが、逆回転防止効果は悪くありません）。 ゲートバルブはバルブコアゲートプレートの側面でシールされており、シール効果はストップバルブほど良くなく、バルブコアが脱落してもストップバルブのようにバルブコアが閉じません。
